Contoh Mekanika teknik dalam Menghitung momen jepit

Struktur jepit sering digunakan dalam pembuatan canopi, jembatan maupun aksesoris struktur gedung lainya, dalam merencanakan dimensi bahan yang akan dipakai maka terlebih dahulu kita menentukan beban momen yang bekerja dalam struktur tersebut. dibawah ini adalah salah satu contoh perhitungan momen portal yang bisa menjadi gambaran sederhana dalam melakukan analisa.

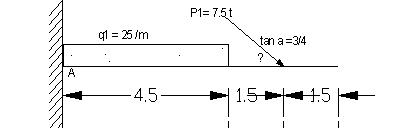

Contoh perhitungan yang akan kita lakukan adalah misalnya Diketahui sebuah gambar struktur sebagai berikut:

portal

P1        =  7.5 ton

P1v     = 3/5 x 7.5

= 4.5 ton

P2h      = 4/5 x 7.5

= 6 ton

 MENGHITUNG REAKSI VERTIKAL

£v = 0

+ RAv “ (q x 4.5) “ 4.5                       =  0

+ RAv “ (25 x 4.5) “ 4.5                     =  0

RAv                             = 117 t.m

MENGHITUNG BIDANG M ( MOMEN )

MA

-MA + ( q x 4.5 ) x 2.25 + 27              = 0

-MA + ( 25 X 4.5 ) x 2.25 x 27                        = 0

-MA + 253.125 x 27                            = 0

MA                              = 280.125 t.m

M 2.5m

-4.5 x 3.5 + 2 x 25 x 1                         = 65.75 t.m

M 4.5m

1.5 x 4.5                                              =  6.75 t.m

MENGHITUNG BIDANG Q ( GAYA LINTANG )

QA                   = RAv

= 117 ton

Q 2.5m            = RAv “ (25 x 2.5 )

= 117 “ 62.5

= 54.5 ton

Q 4.5m            = RAv “ ( 25 x 4.5 )

= 4.5 ton

MENGHITUNG BIDANG N ( GAYA NORMAL )

£H = 0

RAH “ P1H                                         =  0

RAH “ 6                                              =  0

RAH                            =  6 ton
